簧片開關由兩個或三個具有鍍金，長壽命接觸的彈性金屬簧片的提示，并封裝在一個密封的玻璃管。 兩個簧型常開（NO）觸點關閉操作時，三個簧片型的切換，也就是說，干簧管具有一對常開（NO）和常閉（NC）觸點。 當開關被操作時，這兩個對改變?yōu)橄喾吹臓顟B(tài)。 下圖中所示的這兩種類型。

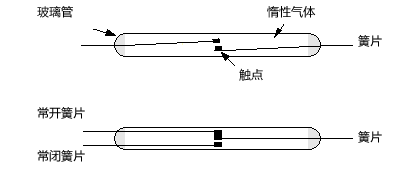

雙簧片和三簧片的干簧管（磁簧開關）

       干簧管玻璃管中的兩個由特殊材料制成的簧片是分開的。當有磁性物質靠近玻璃管時，在磁場磁力線的作用下，管內的兩個簧片被磁化而互相吸引接觸，簧片就會吸合在一起，使結點所接的電路連通。外磁力消失后，兩個簧片由于本身的彈性而分開，線路也就斷開了。

       首先，遠離磁鐵相當短的一個距離很快下降。 事實上，上面的距離的兩倍，只有四分之一的磁場強度。 這意味著，運作磁鐵，必須通過非常接近（1cm或以下允許的小的間隙），以磁簧開關，其他的場強變得不充分。

       其次，簧片開關只是一時的行動，只要磁場減弱，簧片的聯系會恢復到原來的狀態。 所以，如果你想要的簧片開關的觸發電路繼續保持打開（或關閉），將需要使用自鎖繼電器電路。

干簧管的優點

• 干簧管（磁簧開關）的優點是其體積小、重量輕，這使得它們易于安裝和不顯眼的。操作開關是非常小的，因而消除了繁瑣的凸輪或曲柄，所以不會出現在所有金屬降級有關的金屬疲勞現象，確保實際上無極限的機械使用壽命。并且，能夠安裝在極度有限的空間，極適合用于微型化設備。 磁簧開關和合適的磁鐵，是又便宜又容易獲得。

• 磁簧開關的開關元器件被氣密式密封于一惰性氣體氣氛中，永遠不會與外界環境接觸，這樣就大大減少了接點在開、閉過程中由于接點火花而引起的接點氧化和碳化。并防止外界有機蒸氣和灰塵等雜質對接點的侵蝕。工作壽命長。

• 簧片細而短，有較高的固有頻率，提高了接點的通斷速度，其開關速度要比一般的電磁繼電器快5~10倍。

干簧管的缺點

      應該指出，簧片開關有幾個缺點 ，沒有什么是完美的！

• 首先，觸點和簧片是相當小而精致的，所以它們不會處理大的電壓或電流導致的簧片引發切換。 大電流過熱導致簧片失去彈性；即開關容量小，接點易產生抖動以及接點接觸電阻大；抗突波能力低：交流電感性電路之應用上存在的斷開逆向瞬間電流,極易對干簧管造成過載損壞。

• 干簧管提供開關典型的電壓和電流額定值。 測量的額定功率，在功率（W），僅僅意味著乘以電流和電壓，但切記不要超過額定電流的 - 例如，10V，1A = 10W，但也等于1V 10A 10W，但在這種情況下，電流會太高。如果您要切換大電流，僅僅操作的繼電器線圈與磁簧開關的繼電器電路才是必要使用的。

• 故障排查工序多。故障干簧管需要用專用儀器（如AT值測試器、絕緣耐壓測試器、內阻測試器等）檢測。

• 不適合誤差范圍小的產品設計中：AT值范圍大，從成本角度考慮不能保證批量產品的AT值都相同，并且配套磁石也不盡相同。

• 干簧管加工損耗大。干簧管采玻璃封裝，在運送和加工過程中容易受損，影響產品及壽命。由于磁簧開關是相當脆弱的，尤其是如果你是厚厚的引出線焊接到，很容易打破玻璃和密封件。如果你需要彎曲的引出線，確保您玻璃之間的密封和彎曲點，圖2中所示的頂部用鉗子夾住他們安全。

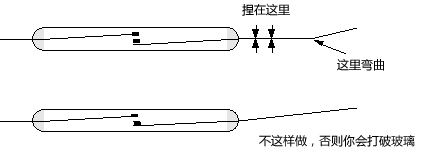

如何彎曲簧片開關的引線
