干簧管(磁簧開關)電氣參數



額定功率（瓦特）	多達100
開關電壓（伏特直流/交流）	0到10,000
擊穿電壓（伏特直流）	200到15000
開關電流（安培）	0到3.0
通電電流（安培）	0到15.0
接觸電阻（毫歐）	<100
絕緣電阻（歐姆）	10E15
工作時間（毫秒）	<1.0
釋放時間（微秒）	<50
電容（皮法）	0.2典型

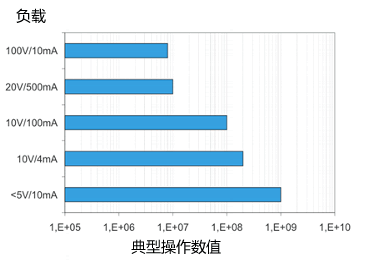

干簧管壽命測試



干簧管(磁簧開關)DCR測試是什么？

• 動態接觸電阻（DCR）測試將消除早期故障，提高在客戶的設備和/或技術系統的長期可靠性。
• DCR測試是限定一個新的傳感器或繼電器，以確保涉及的所有工具都不會受到不利影響的脆弱簧開關的不錯的方法。



是什么原因?qū)е翫CR中斷？

• 壓力過大的磁簧開關
• 一個小裂縫上的簧片開關的密封
• 一個破碎的磁簧開關
• 電鍍或?yàn)R射剝離或剝落的接觸面積
• 不正確的空氣的混合物（水分）內的玻璃
• 顆粒接觸簧片



DCR測量最大拉力

• 最大拉力作為過驅動電平的另一種方法。
• 在這里，如果最大拉規范DCR測量是3.75伏。
• 然而，在這種情況下，如果一些拉入的人口是在或接近3.2伏，這將表示只有一個過載小于15％
• 同樣，這可能代表了不公平的測試方法，可能會拒絕完全好干簧繼電器（在這種情況下，不公平，意味著扔掉非常好的產品）



DCR電壓等級

• 測試工程師的喜歡選擇一個給定的測試電壓對于一個給定的規范做對DCR，因?yàn)樗菀住?但是，這樣做可能會掩蓋潛在的嚴重干簧管的問題
• 超速40％通常被認為是一個公平的超速，但在這種情況下，測試工程師必須添加額外的軟件程序，首先測量拉，然后計算超速。 這是可以做到的代碼行數，從而不占用太多的測試時間
• 大于40％的超速可能是一個更好的測試較大的磁簧開關
• 在這種情況下，測試敲定確切的DCR電壓之前的部分人口可能是最好的方法

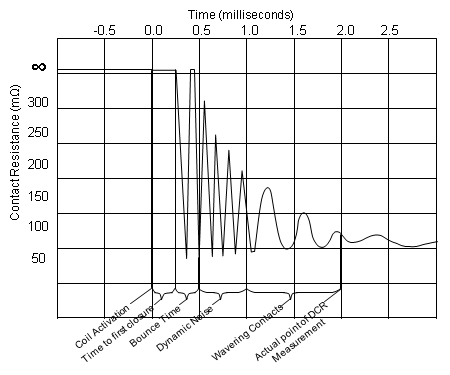

正常的干簧管DCR測試什么樣子呢？

• 當磁簧開關被關閉，接觸產生一個振動，也被稱為磁簧開關振動 。 固有振動發生的觸點閉合時產生一致的波圖案。 正常的振動模式看起來類似于磁簧開關的大小取決于以下波。 較小的磁簧開關生產更小的正東，閉合時間縮短。
• 開關觸點異常振動模式將表現出過度的動態噪音，通常需要更長的時間才能完全關閉。 干簧開關的密封是關鍵的設計元素，不僅保護了從惡劣環境中接觸，但也保持觸頭到位，確保切換一致。
• DCR（動態接觸電阻）測試是檢測密封或接觸損傷休克誘導應力的缺陷的最佳方法。

更改干簧管DCR連續操作

作為一個磁簧繼電器，干簧管（磁簧開關）是怎樣的？

• 放置一個線圈周圍的磁簧開關，使電流通過的線圈相當于一個永久磁鐵產生的磁場。
• 交換機周圍放置一個同軸屏蔽，使高頻信號被切換到20GHz。
• 因?yàn)楦苫砷_關無易損件，觸點可切換低電平信號。
• 干簧繼電器被廣泛用于整個測試測量領域。
• 測試系統，矩陣，RF，調制解調器，報警器，非常適合用于磁簧繼電器：
  1、高循環計數
  2、高電壓應用
  3、低電流，低電壓開關



作為一個干簧傳感器，干簧管（磁簧開關）是怎樣的？

• 使用磁簧開關， 干簧傳感器可以感知各類機芯采用永久磁鐵。
• 干簧開關在開啟狀態下汲取電流為零，這使他們?cè)诠?jié)能設備應用中成為理想的選擇。
• 即使當空氣、塑料和金屬分離，磁體是可應用的
• 磁鐵和磁簧開關一般分為物理外罩或其他障礙物隔開。
• 干簧傳感器用于檢測運動，計數，檢測液面高度，液位測量，開關惡劣的環境下，植入設備等
